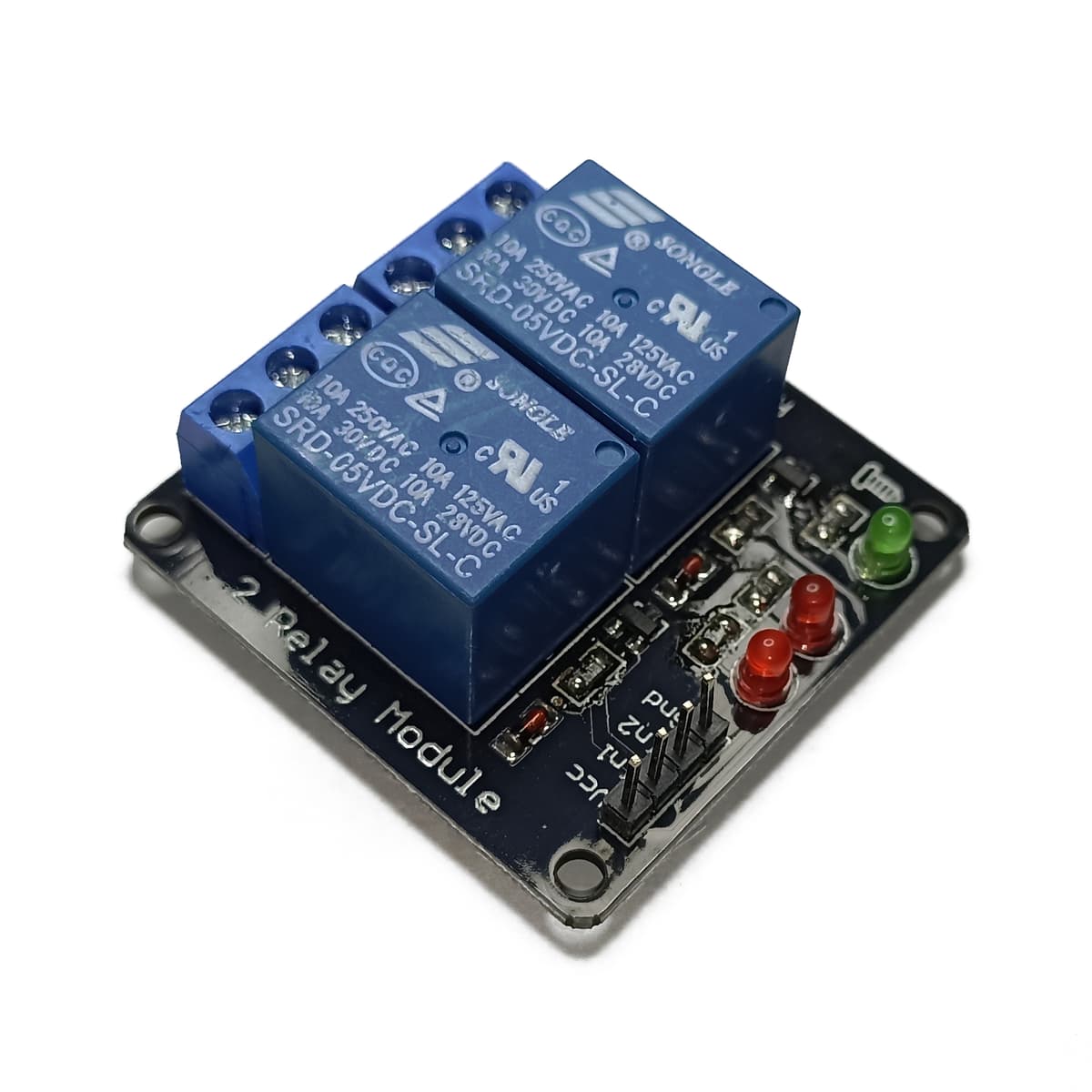

Módulo de Relé de 5V de 2 Canales Con Optoacoplador SMD; Max. carga: AC 250V/10A, DC 30V/10A ,I de Disparo 5mA; Vol. de Funcionam. del módulo: 5V
I2C compatible con Arduino
VCC = 5V
Este módulo se activa a un bajo nivel con voltaje entre 0 y 1.2V
En AC: 250V/10A y en DC: 30V/10A
10 millones de conmutaciones
Computador
Regulador de Voltaje
SOP
5v
2-5V y 2 canales
4mA
2mA
65mA
AC250V 10A; DC30V 10A.
Arduino, AVR, PIC, DSP, ARM, etc.
PC817 de abordo con capacidad de aislamiento óptico anti-jamming
independiente de contacto, seguro y confiable
para tornillos para una fácil instalación
44.4×32.4mm
conectar a potencia positiva (según el rango de tensión del relé)
conectar a potencia negativa
pin del disparador del canal 1 módulo de relé (disparador de nivel alto)
pin del disparador del canal 2 módulo de relé (disparador de nivel alto)
pin de relé normalmente abierto. NO el pin no se conecta al pin COM cuando el relé está apagado. El pin NO se conecta al pin COM cuando el relé está encendido.
pin común del relé.
pin de relé normalmente cerrado. El pin NC se conecta al pin COM cuando el relé está apagado. El pin NC no se conecta al pin COM cuando el relé está encendido.
2 canales independientes protegido con optoacoplador
2 Relés (Relays) de 1 polo 2 tiros
5 VDC
Led indicador para cada canal (enciende cuando la bobina del relé esta activa)
15 a 20 mA
Puede controlado directamente por circuito lógicos
Terminales de conexión de tornillo (clemas)
Terminales de entrada de señal lógica con headers macho.
Jumper para seleccion de nivel de activación en alto o bajo.
2
5V
Descubre el poder y la versatilidad que el MODULO-REELE2C tiene para ofrecer. Este módulo relé de última generación, diseñado específicamente para entusiastas de la electrónica y desarrolladores, cuenta con dos canales, permitiéndote controlar múltiples dispositivos simultáneamente.
Con una alimentación eficiente de 5V, este módulo es capaz de manejar cargas tanto en corriente alterna (AC) de hasta 250V/10A, como en corriente continua (DC) de hasta 30V/10A. Perfectamente compatible con los populares microcontroladores Arduino y otros módulos, abre un sinfín de posibilidades para tus proyectos de automatización e integración.
Ideal para aplicaciones de automatización del hogar, gestión de sistemas de iluminación, control de motores y mucho más. Integra de forma sencilla y eficiente este módulo en tus proyectos y lleva tus ideas al siguiente nivel.
¡Haz del MODULO-REELE2C una pieza fundamental en tu arsenal de herramientas electrónicas!
